Remolcs de plataforma hidràulica

Els sistemes de remolcs de plataforma hidràulica són remolcs modulars i altament adaptables que resolen una àmplia gamma de reptes de transport pesat. Aquest remolc de plataforma hidràulica pot accedir a les carreteres i carreteres públiques amb una capacitat d'anivellament total i una direcció de fins a 55-graus, amb l'addició d'una barra de tir i un motor principal. El remolc d'unitat modular normal pot fer de 2 a 6 eixos, distància entre eixos de 1500 mm i 1550 mm, amplada de 3000 mm, capacitat màxima de 45 tones per eix. Pot ser totalment compatible amb el remolc de mòduls Goldhofer THP/SL.

Aquest sistema modular és compatible amb una àmplia gamma de combinacions de vehicles. Els mòduls es poden combinar tant en sentit longitudinal com lateral; i es pot augmentar amb diversos separadors, reforços i cobertes de caiguda per oferir moltes opcions per completar projectes de transport complicats.

El remolc modular és una mena de remolc hidràulic de diversos eixos, també anomenat remolc de plataforma hidràulica a Amèrica del Nord.

Els remolcs de plataforma hidràulica consisteixen en

1. Marc de xassís d'acer d'alta resistència, durador amb un alt factor de seguretat.

2. Suspensió del cilindre hidràulic.

3.Paquet d'energia (motor dièsel), subministra pressió hidràulica per a la direcció i l'elevació. El compressor d'aire és una opció si el vostre motor principal no té fre d'aire.

4.Sistema de direcció hidràulic/mecànic. La pressió hidràulica venia de la central elèctrica a la direcció i el gat d'elevació, les barres d'acoblament de la direcció que es van lligar amb la suspensió, i després es realitza la direcció de tot el remolc. Quan la pressió hidràulica funcionava en el cilindre d'elevació, el remolc de plataforma hidràulica pot pujar i baixar.

Aplicació principal del remolc de plataforma hidràulica

Per al transport per carretera de llarga distància de càrregues sobredimensionades i de càrrega anormal, com ara estructura d'acer, generador d'energia, transformador, turbina de gas, turbines de vapor, peces de molins de vent (pala eòlica, torre eòlica i góndola eòlica), vaixells de petroli. Àmpliament utilitzat en la construcció, l'enginyeria, la refineria de petroli i altres indústries relacionades. Cada mòdul de remolc modular hidràulic es podria connectar cap a extrem (combinació longitudinal) i costat a costat (combinació latitudinal), per acabar amb diversos treballs de transport durs i enormes que el remolc de suspensió mecànica (convencional) no pot fer-ho.

El remolc de plataforma hidràulica s'està popularitzant a tot el món perquè pot repartir el pes concentrat a cada rode mitjançant un sistema hidràulic, pot mantenir el nivell de remolc i càrrega quan es mou per carreteres irregulars, a més, pot protegir la carretera dels danys causats per un remolc de sobrecàrrega.

El remolc hidràulic també es pot connectar amb una barra de remolc com a remolc complet i un coll de cisne hidràulic com a semiremolc per adaptar diferents usos.

China Heavy Transporter pot fabricar i fabricar aquests remolcs modulars a mida: com ara G3.0 és compatible amb el remolc Goldhofer, S3.0 és compatible amb el remolc modular Scheuerle InterCombi, N3.{{5 }} és compatible amb Nicolas MDED/MDE, C3.0 és compatible amb el mòdul Cometto 51M. Així que sigui el que necessiteu, els nostres enginyers de l'equip tècnic poden dissenyar i assegurar-se que són compatibles amb el vostre remolc modular multieix existent. Chinaheavytransporter oferirà les millors solucions per al vostre transport pesat.

China Heavy Transporter subministra aquests models principals de remolc de plataforma hidràulica

1. Remolc modular THP/SL, multieix THPSL

2.MDED, remolc modular MDE, multieix hidràulic

3. Vehicle modular 1MS, compatible amb remolc de mòduls Cometto

4. Remolc modular Intercombi, compatible amb Scheuerele

Aquests són els millors remolcs de plataforma hidràulica populars, remolcs de plataforma baixa hidràulica i multieix del món. China Heavy Transporter s'especialitza en la investigació i desenvolupament d'aquests mòduls de càrrega pesada remolc, transportador modular autopropulsat i disseny personalitzat com a usuaris finals, requisits de l'empresa de transport pesat. Continuem centrant-nos en aquests remolcs de càrrega pesada, remolcs hidràulics i oferim les millors solucions adequades per al transport pesat.

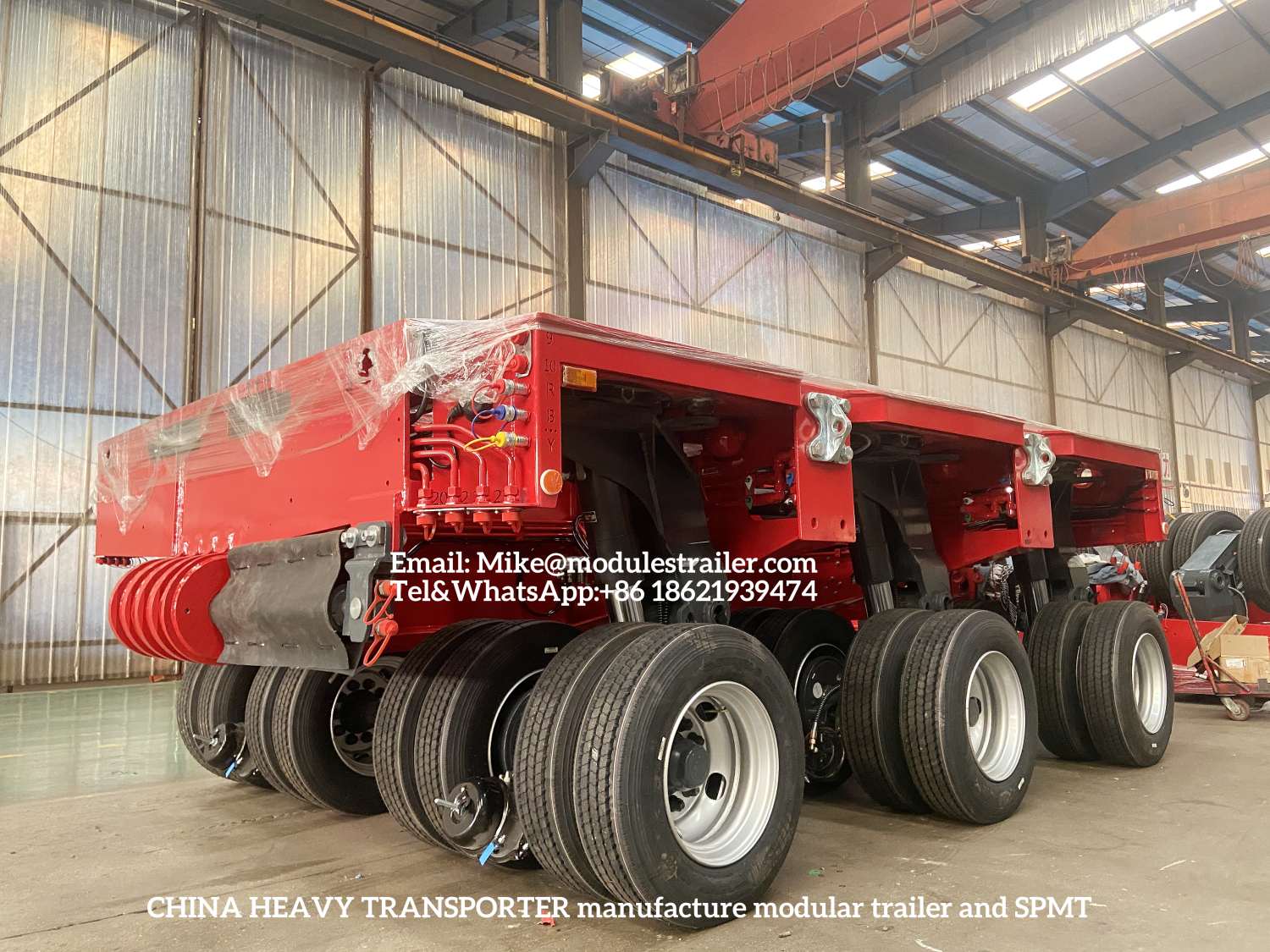

Múltiples unitats de remolc de plataforma hidràulica, HMT es poden interconnectar longitudinalment mitjançant passadors i acoblaments d'interconnexió muntats al centre del xassís a la part davantera i posterior per interconnectar-los lateralment, es cargolen a la paret lateral del xassís. Els HMT no es poden moure per si mateixos, de manera que hi ha dues maneres d'acoblar un HMT amb una unitat tractora que pot empènyer i estirar el remolc, aquestes són el coll de cisne i la barra de tirada.

Característiques del remolc de plataforma hidràulica

+ Adopta peces de classe mundial com la vàlvula Kohler dièsel, Bondiolo i Pavesi.

+Estructura principal d'acer d'alta resistència Q690E, 690mpa=S690

+Totes les rodes es poden dirigir automàticament o manualment.

+ L'eix hidràulic (suspensió) s'adapta a condicions irregulars de la carretera.

+ L'alçada de la plataforma és ajustable, alçada mínima 770 mm, 875 mm

+ El cilindre d'elevació fa que el remolc respongui automàticament a les dures condicions de la carretera.

+Vàlvula de seguretat en el circuit hidràulic.

+ El dipòsit d'aire de fre garanteix un fre immediat.

+Eix pendular i suspensió de fàcil manteniment.

+ Acoblament ràpid pneumàtic i hidràulic.

+ El pin de connexió dels mòduls adopta un cilindre hidràulic fa que l'acoblament longitudinal sigui ràpid.

+El sistema hidràulic de doble circuit garanteix un estat de treball segur.

+ La combinació final a extrem i la combinació de costat a costat de cada mòdul estan disponibles.

+ Petit radi de gir, angle de direcció de 55 graus amb coll de cisne hidràulic.

El mode tràilerés la forma més habitual de treballar amb remolcs de plataforma modular en aplicacions de carretera i tot terreny. Un o més camions estiren o empenyen el remolc per mitjà d'un sistema de barra de tirada o coll de cisne. Treball coll de cisne amb remolc modular.

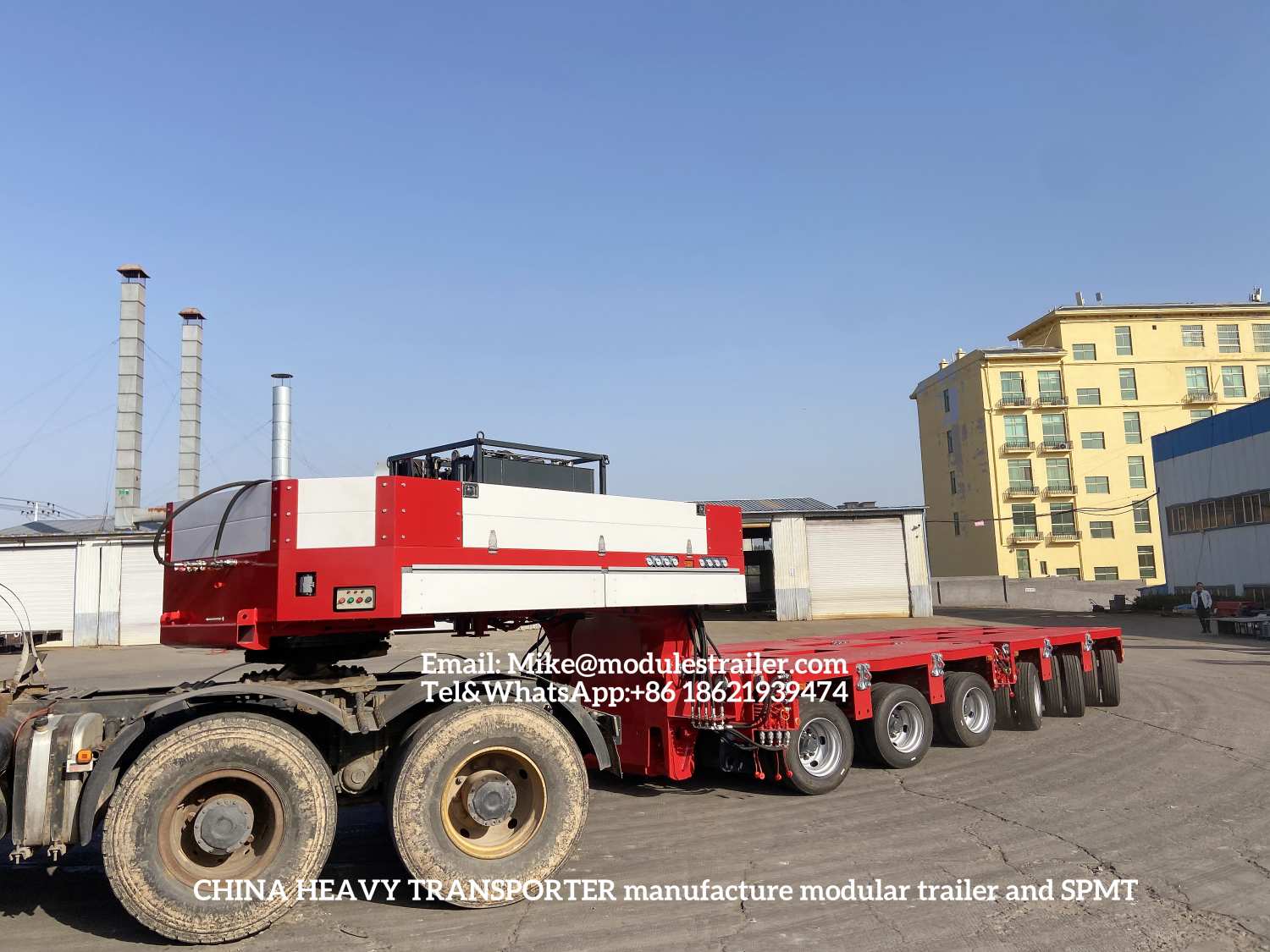

Coll de cisneconnecteu-vos amb Prime Mover, Truck, això és més fàcil d'operar. El nostre camió/tractor no necessita contrapès al motor principal, pot conduir estable, conduir a alta velocitat de 80 km/h, permetre conduir per carretera.

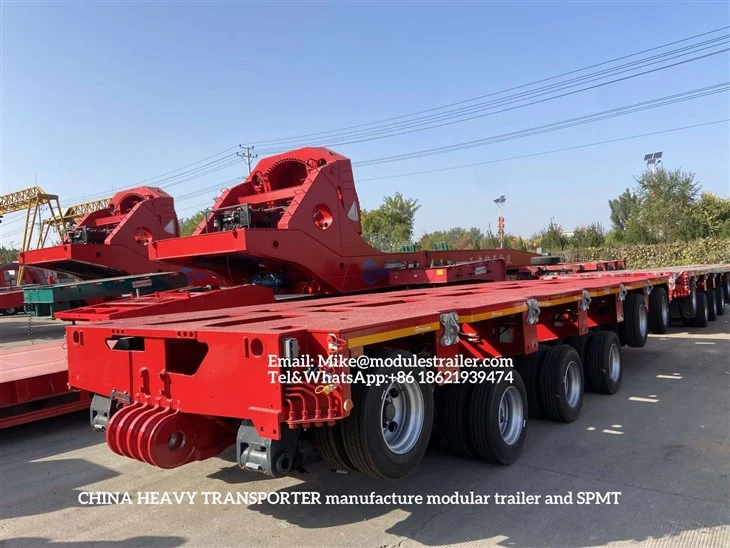

El coll de cisne és l'acoblament més comú que s'utilitza a la indústria, ja que el nom suggereix que un acoblament en forma de cigne s'acobla al remolc i al tractor mitjançant la connexió del passador del remolc i la cinquena roda del tractor. Aquest acoblament es pot ajustar hidràulicament per adaptar-se a l'alçada del tractor i els comandaments de direcció estan connectats a l'acoblament. Els colls de cisne són fàcils d'utilitzar i ofereixen beneficis a l'ús de tractors convencionals, però aquest acoblament té dos grans inconvenients, aquest acoblament no es pot aplicar en una configuració HMT de dos fitxers o un al costat de l'altre, la qual cosa limita la càrrega útil i, a més, no es pot aplicar en empenta. i extreu la configuració. Els colls de cisne els fabriquen els mateixos fabricants de remolcs. Drawbar és l'acoblament més eficient i econòmic que consisteix en un marc en forma d'A amb un llaç en forma de I que s'acobla al remolc i es connecta a un tractor de llast mitjançant un enganx de remolc del tractor. Aquest acoblament s'utilitza àmpliament als països en desenvolupament a causa del seu cost econòmic. A diferència del coll de cisne, aquest acoblament es pot aplicar un al costat de l'altre i la configuració d'empènyer i tirar, però aquest acoblament no es pot connectar a un tractor típic, requereix un tractor de llast que tingui una caixa de llast en comptes d'una cinquena roda i enganxes de remolc. la part posterior i davantera. Les barres de tracció i els ganxos de remolc són fabricats de color vermell per empreses com Jost i Ringfeder.

En mode de tirador,el tràiler es pot muntar en una 2-configuració de fitxers, o fins i tot junts en un fitxer 3-(1+1/2) o 4-fitxer ({ {7}}) configuració. El mode de remolc permet velocitats de viatge de fins a 50 mph. Per tant, és la solució més adequada per a llargues distàncies de transport.

La barra de tracció normal pot fer 2,5 m, 3 m, 5 m, aquesta barra de remolc és molt flexible, podem fer-ho al costat de tres fitxers, remolc modular dividit, també podem fer quatre fitxers, dos conjunts de remolc modular únic es combinen per adonar-se de l'amplada 6220 mm. La barra de tracció amb remolc modular, el remolc de plataforma hidràulica també pot fer la direcció automàtica i la direcció manual. Podem canviar el model de direcció.

Avantatges del remolc de plataforma hidràulica:

+Moment de flexió fort

+ Excel·lent resposta de la direcció

+ Integració perfecta en els paisatges operatius existents

+Extensa gamma d'accessoris

+Concepte de control senzill i còmode per a un ús intuïtiu

Accessoris de remolc plataforma hidràulica

+Col de cisne, coll de cisne hidràulic 50 tones

+ Barra de tracció, barra de remolc, pot fer 3m, 5m

+ Capçalera de direcció, suport de direcció

+ Coberta de caiguda 8m, 9m, 10m, 11m, 12m, 250tones

+Vessel Bridge, extensió lateral i longitidual 140tons

+ Taula giratòria, reforç, llima única i costat a costat

+ Separador, separador de 3 m, 4,5 m, separador de 6 m, 9 m

+Girder Bridge, High Girder Bridge, càrrega útil de 500 tones

+ Unitat d'alimentació, tauler de control, caixa de control

+ Disseny personalitzat de China Heavy Transporter com a càrrega

Un remolc modular hidràulic (HMT) és una unitat de remolc de plataforma especial que inclou eixos oscil·lants, suspensió hidràulica, eixos orientables independentment, dues o més fileres d'eixos, compatibles per unir dues o més unitats longitudinalment i lateralment i utilitza una unitat de potència (PPU) per dirigir i ajustar l'alçada. Aquestes unitats de remolc s'utilitzen per transportar càrregues sobredimensionades, difícils de desmuntar i amb sobrepès. Aquests remolcs es fabriquen amb acer d'alta resistència, la qual cosa permet suportar el pes de la càrrega amb l'ajuda d'un o més tractors de llast que empenyen i estiren aquestes unitats mitjançant una barra de tracció o coll de cisne, aquesta combinació de tractor i remolc també s'anomena pesada. traginista.

Les càrregues típiques inclouen mòduls de plataformes petrolieres, seccions de ponts, edificis, seccions de vaixells i maquinària industrial, com ara generadors i turbines, també molts militars utilitzen HMT per al transport de tancs. Hi ha un nombre limitat de fabricants que produeixen aquests remolcs pesats perquè la quota de mercat de les càrregues sobredimensionades és molt prima quan parlem de la indústria del transport global. Hi ha unitats autoalimentades de remolc modular hidràulic que s'anomenen SPMT que s'utilitzen quan els tractors de llast no es poden aplicar a causa de l'espai.

Hydraulic Platform Trailers manté una flota de lloguer de remolcs de direcció electrònica, direcció mecànica i plataforma autopropulsada. Aquests tràilers es configuren fàcilment per satisfer els requisits dels projectes individuals. Sigui quina siguin les vostres necessitats de manipulació de materials, tenim els remolcs de plataforma que necessiteu. China Heavy Transporter pot dissenyar i fabricar a mida segons la dimensió i el pes de la càrrega dels vostres projectes.

Sistema de direcció mecànic
Cada bogie modular té almenys un sistema de direcció hidràulica integrat. El client pot triar entre direcció estàndard o contradirecció. La direcció es controla ja sigui per un coll de cisne o per una barra de tirada.

Les barres de direcció de lliure accés permeten una adaptació fàcil i segura dels angles de direcció. La direcció remota mitjançant un control remot o sense fil forma part de la configuració bàsica.

En comparació amb els eixos de direcció, l'alçada de conducció dels eixos penjants no té cap impacte en la via de l'eix.

China Heavy Transporter té una àmplia experiència en remolc modular de disseny personalitzat, accessoris personalitzats de remolc modular, transportador modular autopropulsat, SPMT. Sigui el que necessitis, podem trobar la bona solució per a tu.
